反击锤式破碎机的结构组成

机体

机体全部采用组合式焊接件，以转子中心为界，分为上、下两大部分。上机体由几部分组成，相互间用螺栓连接。机盖2、反击板9的上方与进料溜子相连，进料溜子的部分重量支承在机盖2上。反击板8可开启至水平位置，通过检修盖10可抽出锤轴，所以更换锤头十分方便，不必拆卸进料溜子。下机体有墙板、门框组成机座。打开检修门6，可将蓖板体14整体取出，更换衬板15。墙板上轴承座的支承座下方设有观察门16，可观察锤头和蓖板的安装及磨损情况。上、下机体用螺栓连接，工作腔内壁都有衬板保护。

转子

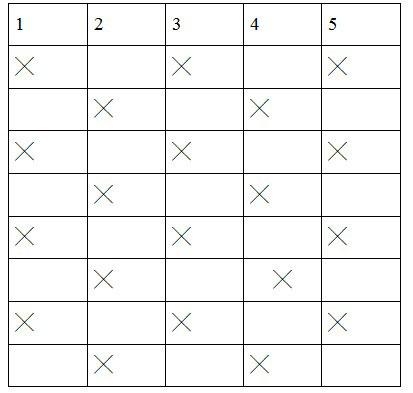

转子体是本机器的心脏部分。外锤盘（一）4、外锤盘（二）17和内锤盘5时固定在方轴6上的，锤轴10、11在各锤盘之间分别按规定穿入锤头8和保护套7，转子两端用挡板2限制锤轴的轴向窜动，挡板用螺栓固定在外锤盘上，并用固顶板3固定。锤盘的安装要求彼此贴紧。锤盘与方轴用键（一）1、键（二）9固定，两端用紧环13收紧。锤盘沿圆周八等分装有二十一个锤头8，每个锤头重45千克，相邻锤头安装如下图交错排列。锤头可作360°全回转。

图一

方轴有两个型号为3G3640，双列向心球面滚子轴承14支承。轴承内圈要求紧固可靠，外圈在非传动端为自由端，留有轴向游隙，轴承采用二硫化钼（3号锂基脂）润滑。方轴的传动端装有皮带轮15，皮带轮用胀套16固定在方轴上。轮辐板上有8—Φ300孔供拆卸锤轴之用。

蓖板

两蓖板处于转子体下方180°范围内，用销轴固定在下机体墙板上，用以控制破碎机的出料粒度。衬板蓖缝排列方向不同而分为两类：收敛性和扩散性，如图五（b）所示，用以调整沿轴向各排锤头磨损的均匀性。

传动

本机由电动机3驱动，带动小皮带轮4，通过传动带5带动转子。电机装于电机底座12，底座就位在两根滑轨13上，可由调节螺栓调整皮带的张紧程度。

销轴

销轴用以将蓖板固定在下机体墙体上。销轴设计具有销弱断面的结构，当有金属异物进入并卡在蓖板与锤头之间不能破碎时，巨大的作用力使销轴在销弱断面处切断，使蓖板处落下，从而保护了锤头和衬板，避免破坏性事故的发生。
