鄂式破碎机钳角的设计

如果您正在寻找相关产品或有其他任何问题,可随时拨打公司服务热线,或点击下方按钮与我们在线交流。(24小时服务!)

服务电话:0371-67772626
免费咨询

破碎机的固定鄂和动鄂之间的夹角,就是钳角。当破碎机运行时,一方面不能让物料料块向上滑动,另一方面也不能让其从矿口跑出来。为此,钳角α应当保证鄂板和物料之间产生足够的摩擦,以防物料跳出去。为了计算α角,需要分析物料被鄂板挤压的时候施加在石块上的力的数据。

鄂式破碎机钳角

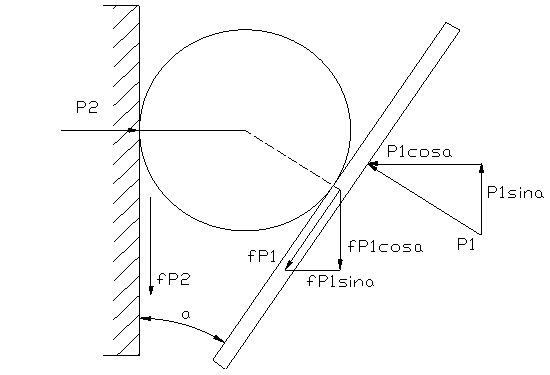

假设是球形的物料,当鄂板挤压物料时,施加在物料料块上的力如图所示。P1和P2是鄂板施加在物块上的压力,与鄂板的表面的方向是垂直的。由于该压力所引起的摩擦力fP1和fP2是和鄂板表面平行的,f是物料料块和鄂板之间产生的摩擦系数,

破碎机破碎物料时的平衡条件是:fP2+fP1 cosα≥P1sinaα

水平分力的和是零:P2-P1cosα-fP1sinaα=0

通过以上两式可得到:tgα≤2f /(1-f2)

设φ为摩擦角,则f=tgφ

故tgα≤tgφ/(1-tg2φ),即tgφ≤tg2φ

所以α≤2φ

由此可得,如果要让鄂式破碎机能够正常的运转,钳角α选择等于20o最合适,而且应该小于摩擦角的2倍,否则碎石就有可能向上跳出,而导致破碎不了。

大多数情况下,物料和鄂板之间的摩擦系数f 0.2(或φ 11o),因此,在实际操作的时候,鄂式破碎机的钳角一般在17o~24o, 对于复杂摆动鄂式破碎机,钳角也要小于20o~22o;简单摆动鄂式破碎机要小于20o~24o。
