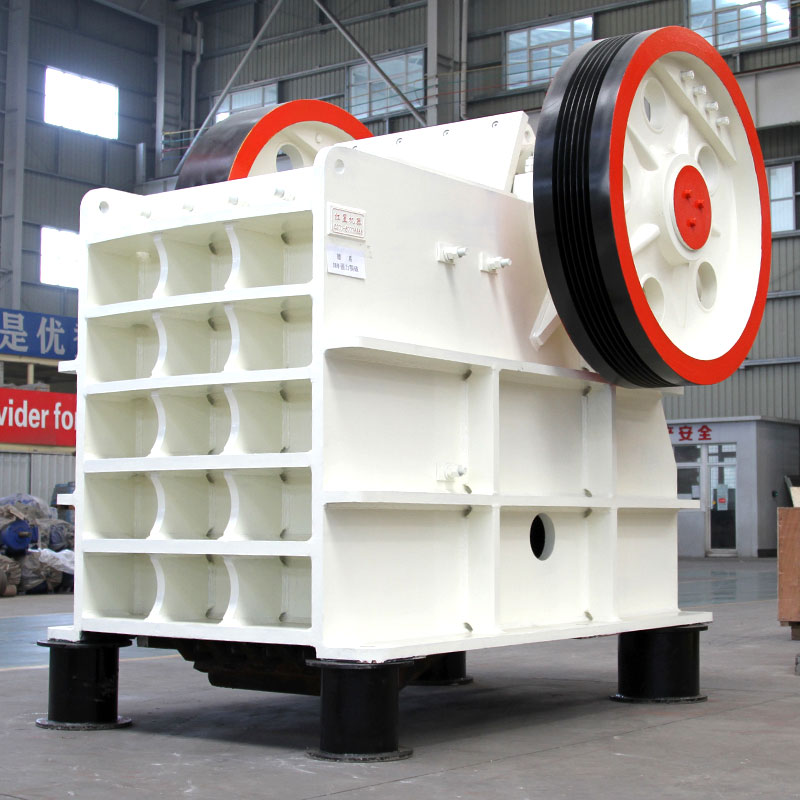

颚式破碎机
颚式破碎机

颚式破碎机

进料粒度: ≤1500mm
生产能力:1-2200t/h

产品特点: 腔深无死区,破碎比大,零部件具有超强的抗压性和耐磨性。

应用领域: 砂石料场、矿山开采、煤矿 开采、化工混凝土搅拌站等工业部门。

鄂式破碎机简介

颚式破碎机简称鄂破,鄂破的构造主要有机架、飞轮、偏心轴、大皮带轮、肘板、动鄂、侧护板、复位弹簧、肘板后座、调隙螺杆、固定鄂板与活动鄂板等组成。

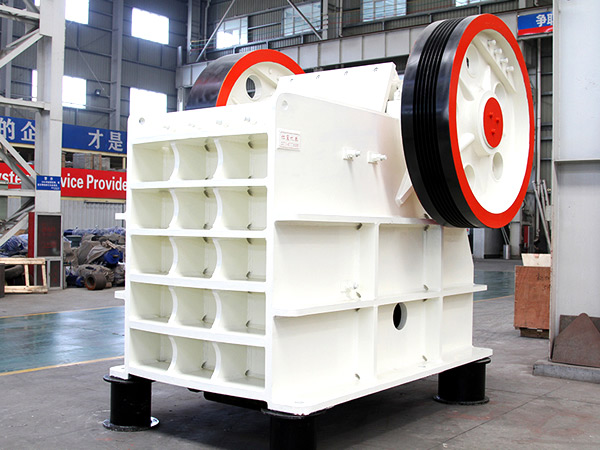

鄂式破碎机

我公司生产的鄂破,具有结构简单、工作可靠、破碎比大、产品粒度均匀、维修简便、运营费用经济等特点。鄂破广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等多个领域,破碎抗压强度不超过320兆帕的各种物料。

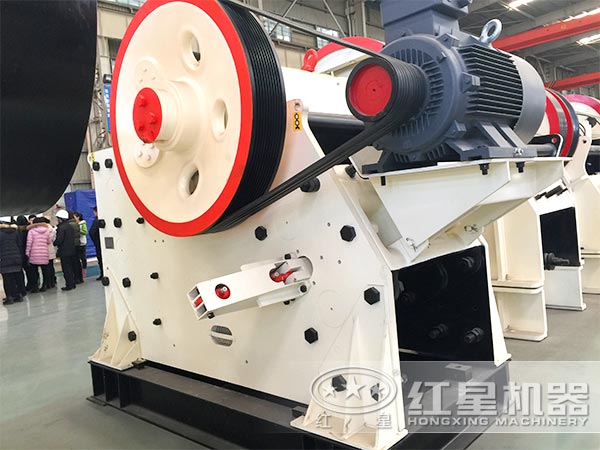

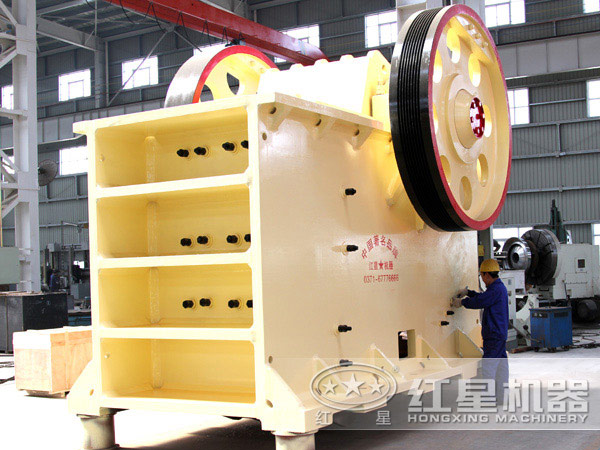

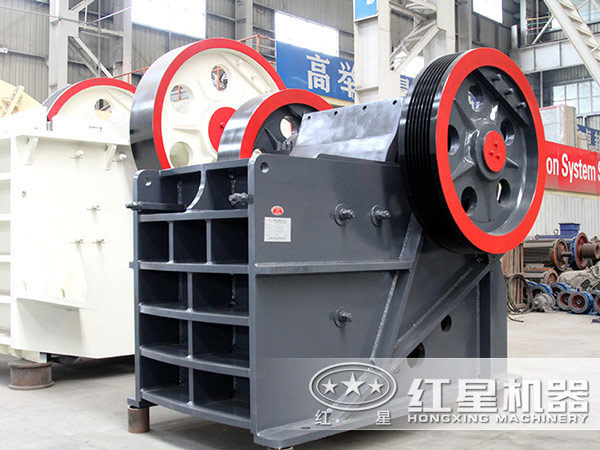

鄂式破碎机图片

鄂式破碎机

鄂式破碎机

鄂破机应用范围

颚破机主要用于各种矿石与大块物料的中等粒度破碎,鄂破分粗破和细破两种。该鄂破机系列产品规格齐全,鄂破给料粒度为125mm~750mm,是 初级破碎首选设备。鄂式破碎机【鄂破】广泛运用于矿山、冶金、建材、公路、铁路、水利和化工等多种行业。该鄂破机可破碎抗压强度不大于320Mpa的 物料,在现实在工矿企业中被广泛应用。

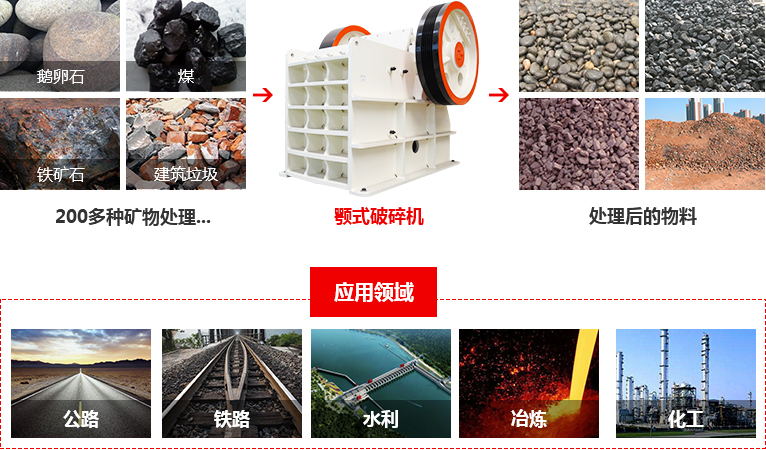

鄂式破碎机应用领域

鄂破机工作原理

颚破偏心轴旋转时,带动连杆作上下往复运动,从而使两块推力板亦随之作往复运动。通过推力板的作用,推动悬挂在悬挂轴上的动鄂作往复运动。动鄂直接悬挂在 偏心轴上,受到偏向轴的直接驱动。当鄂破机偏心轴转动时,动鄂一方面对定鄂作往复摆动,同时还顺着定鄂有很大程度的上下运动。动鄂上每一点的运动轨迹 并不一样,运动轨迹接近于圆弧,愈靠近下方椭圆愈偏长。该鄂破机破碎方式为曲动挤压型,电动机驱动皮带和皮带轮,通过偏心轴使动鄂上下运动,当动鄂上 升时肘板和动鄂间夹角变大,从而推动动鄂板向定鄂板接近,与此同时物料被挤压、搓、碾等多重破碎;当动鄂下行时,肘板和动鄂间夹角变小,动鄂板在拉杆、弹 簧的作用下离开定鄂板,此时已破碎物料从鄂破破碎腔下口排出,随着电动机连续转动破碎机动鄂作周期性的压碎和排料,实现鄂破批量生产。

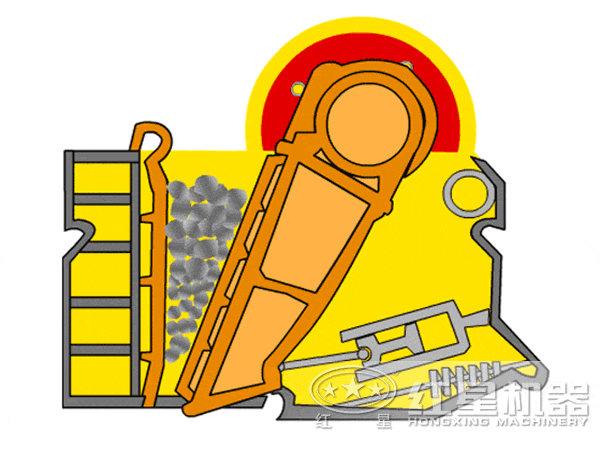

鄂破原理图

鄂式破碎机原理图

鄂破机技术参数

型号 给料口尺寸
(mm)
最大进
料粒度
(mm)
排料口调
整范围
(mm)
处理能力
(t/h)
偏心轴转速
(r/min)
电动机功率
(kw)
总重量
(t)
外形尺寸
(长×宽×高)
(mm)
PE-150×250 150×250 125 10-40 1-3 250 4P   5.5 0.8 720×660×850
PE-200×300 200×300 180 15-50 2-6 260 4P   7.5 1.2 910×750×990
PE-200×350 200×350 180 18-70 3-10 260 4P   11 1.5 1000×870×990
PE-250×400 250×400 210 20-60 5-21 300 6P   15 2.8 1300×1090×1270
PE-400×600 400×600 340 40-100 16-60 275 6P   30 7 1730×1730×1630
PE-500×750 500×750 425 50-100 40-110 275 6P   55 12 1980×2080×1870
PE-600×750 600×750 500 150-200 80-240 275 6P   55 15.8 2070×2000×1920
PE-600×900 600×900 500 65-160 50-160 250 6P   55 17 2190×2206×2300
PE-750×1060 750×1060 630 80-140 110-320 250 8P   110 29 2660×2430×2800
PE-800×1060 800×1060 640 130-190 130-330 250 8P   110 29.8 2710×2430×2800
PE-830×1060 830×1060 650 160-220 150-336 250 8P   110 30.7 2740×2430×2800
PE-870×1060 870×1060 660 200-260 190-336 250 8P   110 31.5 2810×2430×2800
PE-900×1060 900×1060 685 230-290 230-390 250 8P   110 33 2870×2420×2940
PE-900×1200 900×1200 750 95-165 220-380 200 8P   110 52 3380×2870×3330
PE-1000×1200 1000×1200 850 195-265 315-500 200 8P   110 55 3480×2876×3330
PE-1200×1500 1200×1500 1020 150-350 400-800 180 6P   160-220 100.9 4200×3300×3500
PE-1500×1800 1500×1800 1200 220-350 500-1000 180 8P   280-355 139 5160×3660×4248
PEX-150×750 150×750 120 18-48 8-25 320 4P   15 3.8 1200×1530×1060
PEX-250×750 250×750 210 25-60 13-35 330 6P   22 5.5 1380×1750×1540
PEX-250×1000 250×1000 210 25-60 16-52 330 6P   30 7 1560×1950×1390
PEX-250×1200 250×1200 210 25-60 20-61 330 6P   37 9.7 2140×1660×1500
PEX-300×1300 300×1300 250 20-90 16-105 300 6P   55 15.6 2720×1950×1600
