螺旋直径: 300-3000mm
水槽长度:≤3000-14300mm
产品特点: 自动化程度高,稳定性强,负压生产,无粉尘污染,环境优良。
分级筛又称筛分机,是目前国内比较常用的筛分机器,主要用于矿山开采中的选矿流程。
分级筛/筛分机筛体使用自衡振动的驱动方法,具体来讲就是在筛船的两边安装两台振动电机驱动筛体,两台电机转的方向相反,这样可以减少水平方向的激振力,还可以叠加垂直方向的激振力,能够保障分级筛/筛分机有稳定的运动轨迹,筛分效果比较好。
河南红星机器生产的分级筛/筛分机因其体积小易转移和稳定性受到各个行业的欢迎,现普遍用于化工、食品、矿山、造纸及其它许多行业的成品或原料的筛分,欢迎新老客户前来考察。
分级筛/筛分机利用物料的大小差异,质量不一,再加上液体沉降速度的不同,微小的物料,较大的物料则沉到槽底。分级筛/筛分机利用螺旋向上推出物料,然后进行机械化筛分的设备,可以将磨机中的物料按照级别过滤出来,再把较大的物料使用螺旋片旋入磨机进料口,把过滤后的微小物料从溢流管溢出。分级筛/筛分机的底座使用的是槽钢,机身使用钢板焊接而成。

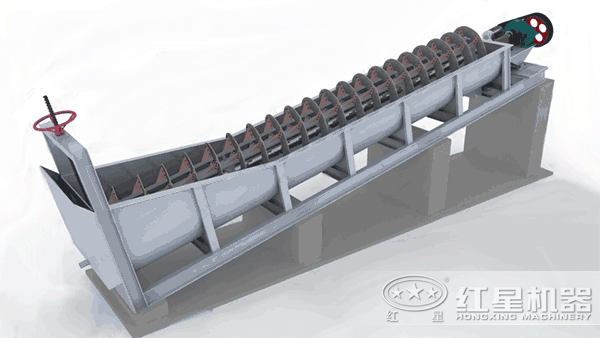

分级筛工作原理图
型号 |
螺旋直径(mm) |
水槽长度(mm) |
螺旋转速(r/min) |
处理量(t/d) |
电动机功率(kw) |
外形尺寸(mm≤) |
总重(t) |
||||
按返砂 |
按溢流 |
传动用 |
升降用 |
长 |
宽 |
高 |
|||||
FG-3 |
300 |
3000 |
12-30 |
80-150 |
20 |
1.1 |
---- |
3850 |
490 |
1140 |
0.7 |
FG-5 |
500 |
4500 |
8-12.5 |
135-210 |
32 |
1.1 |
---- |
5430 |
680 |
1480 |
1.9 |
FG-7 |
750 |
5500 |
6-10 |
340-570 |
65 |
3 |
---- |
6720 |
980 |
1820 |
3.1 |
FG-10 |
1000 |
6500 |
5-8 |
675-1080 |
110 |
5.5 |
---- |
7590 |
1240 |
2380 |
4.9 |
FC-10 |
8400 |
675-1080 |
85 |
7.5 |
---- |
9600 |
1240 |
2680 |
6.2 |
||
FG-12 |
1200 |
6500 |
4-6 |
1170-1870 |
155 |
7.5 |
2.2 |
8180 |
1570 |
3110 |
8.5 |
FC-12 |
8400 |
1170-1870 |
120 |
7.5 |
2.2 |
10370 |
1540 |
3920 |
11.0 |
||
2FG-12 |
6500 |
2340-3740 |
310 |
15 |
4.4 |
8230 |
2790 |
3110 |
15.8 |
||
2FC-12 |
8400 |
2340-3740 |
240 |
15 |
4.4 |
10370 |
2790 |
3920 |
17.6 |
||
FG-15 |
1500 |
8300 |
4-6 |
1830-2740 |
235 |
7.5 |
2.2 |
10410 |
1880 |
4080 |
12.5 |
FC-15 |
10500 |
1830-2740 |
185 |
7.5 |
2.2 |
12670 |
1820 |
4890 |
16.8 |
||
2FG-15 |
8300 |
2280-5480 |
470 |
15 |
4.4 |
10410 |
3390 |
4080 |
22.1 |
||
2FC-15 |
10500 |
2280-5480 |
370 |
15 |
4.4 |
12670 |
3370 |
4890 |
30.7 |
||
FG-20 |
2000 |
8400 |
3.6-5.5 |
3290-5940 |
400 |
11-15 |
3 |
10790 |
2530 |
4490 |
20.5 |
FC-20 |
12900 |
3210-5940 |
320 |
11-15 |
3 |
15610 |
2530 |
5340 |
28.5 |
||
2FG-20 |
8400 |
7780-11880 |
800 |
22-30 |
6 |
11000 |
4600 |
4490 |
35.5 |
||
2FC-20 |
12900 |
7780-11880 |
640 |
22-30 |
6 |
15760 |
4600 |
5640 |
48.7 |
||
FG-24 |
2400 |
9130 |
3.67 |
6800 |
580 |
15 |
3 |
11650 |
2910 |
4970 |
26.8 |
FC-24 | 14130 | 6800 | 490 | 18.5 | 4 | 16580 | 2930 | 7190 | 41.0 | ||
2FG-24 | 9130 | 13600 | 1160 | 30 | 6 | 12710 | 5430 | 5690 | 45.8 | ||
2FC-24 | 14130 | 13700 | 910 | 37 | 8 | 17710 | 5430 | 8000 | 67.9 | ||
2FG-30 | 3000 | 12500 | 3.2 | 23300 | 1785 | 40 | 8 | 16020 | 6640 | 6350 | 73.0 |
2FC-30 | 14300 | 23300 | 1410 | ---- | ---- | 17091 | ---- | 8680 | 84.8 |
产品质量怎么样?
采用优质钢铁原料和先进制造工艺,质量可靠。是否有维修服务?
专业技术团队全年无休提供维修服务和技术支持。能不能享受优惠?
