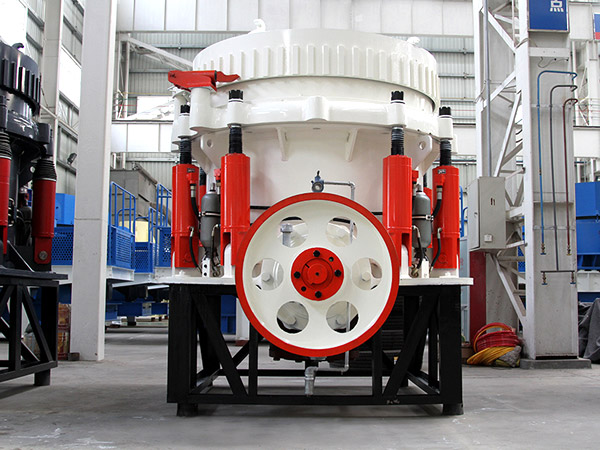

圆锥破碎机
圆锥破碎机

圆锥破碎机

进料粒度: ≤300mm
生产能力:12-700t/h

产品特点: 安全性高、故障率低;产品力度好、处理能力高;操作维修方便、种类齐全。

应用领域: 建筑石料破碎、金属矿石破碎、水泥、道路建设、化工能源等领域。

圆锥破碎机简介

红星圆锥式破碎机是引进国外先进的技术而开发的具有世界先进水平的高效圆锥破碎机,它是破碎速度、偏心距(冲程)以及高性能破碎腔型设计的完美组合。在设计中将转速、冲程以及破碎腔型进行了优化组合,使其实现了粒间层压破碎,显着提高了产量,产品形状也大为改善。

圆锥式破碎机适用于破碎中等以上硬度的各种矿石和岩石。弹簧破碎机具有结构可靠,生产效率高,调整方便, 使用经济等特点。其保险系统是过载保护装置,可使金属异物通过破碎腔而不危害机器,采用干油或水两种密封形式,使石粉与润滑油隔离,保证可靠工作。圆锥式破碎机破碎腔型式由矿石用途决定,标准型适用于中碎;中型适用于细碎;短头型适用于超细碎。

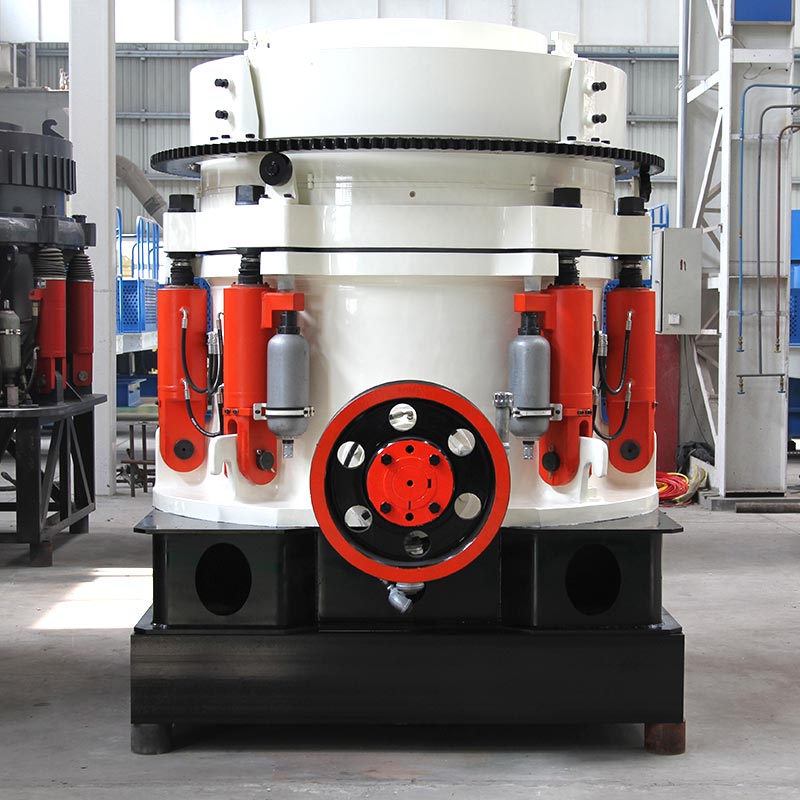

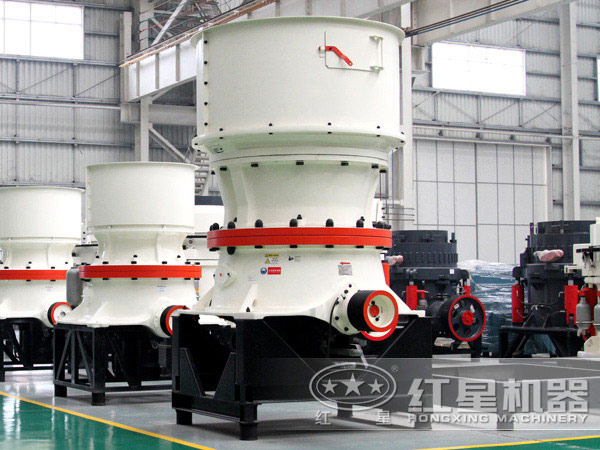

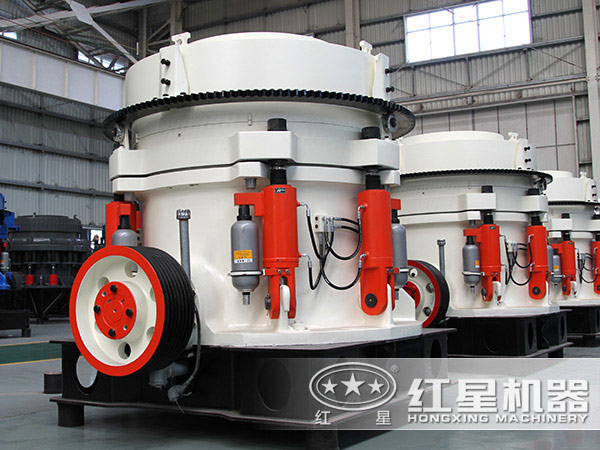

圆锥破碎机图片

圆锥破碎机

圆锥破碎机

圆锥破碎机应用

圆锥式破碎机也广泛应用于冶金工业、建筑工业、筑路工业、化学工业及磷酸盐工业,适用于破碎坚硬与中硬矿石及岩石,如铁矿石、铜矿石、石灰石、石英、花岗岩、玄武岩、辉绿岩等。破碎腔型式由矿石用途决定:标准型适用于中碎,中型适用于细碎,短头型适用于超细碎。

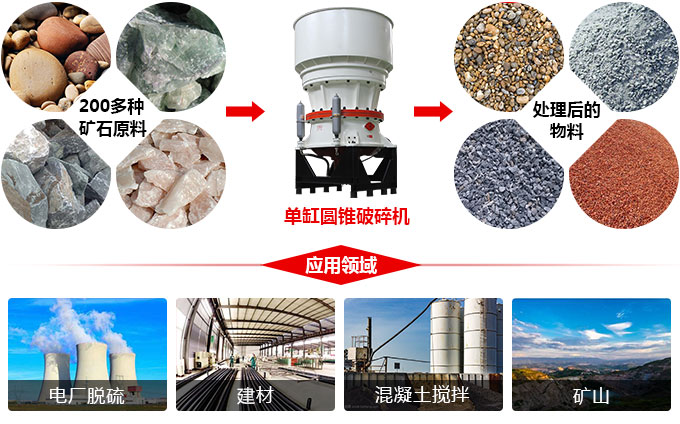

圆锥破碎机应用领域

红星圆锥破碎机优势

1、圆锥破碎机机体为铸钢结构,在重载部位设置有加强筋。

2、该系列圆锥破碎机是普通圆锥破碎机使用寿命的1.5倍。

3、工作时,电动机的旋转通过皮带轮或联轴器传达动力,动力系统强劲。

4、弹簧保险系统。当机器因某种原因超载或者破碎过大或者过小时将启用弹簧保险系统实现保险。

5、内部结构密封性能好,可有效的保护设备免受粉尘及其它小颗粒的侵害。

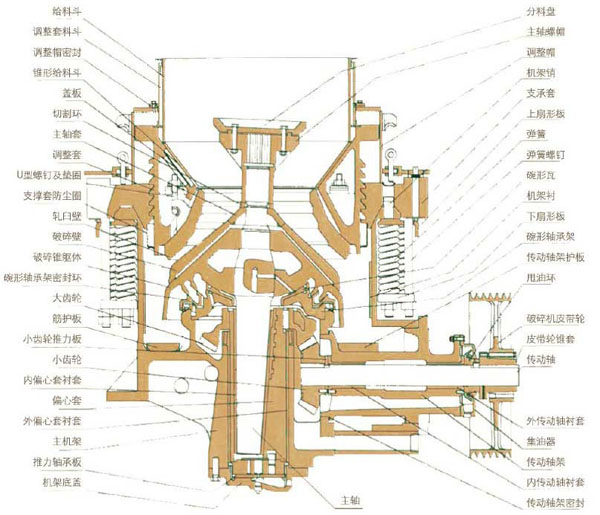

圆锥破碎机结构

圆锥破碎机结构

圆锥破碎机结构如上图所示,主要有:给料斗、调整给料斗、破碎锥躯体、碗形轴承部密封环、大齿轮、小齿轮、主机架、分料盘、支撑套、弹簧、弹簧螺钉、转动轴、液力偶合器、润滑系统、液压系统、控制系统等几部分组成。

圆锥式破碎机工作原理

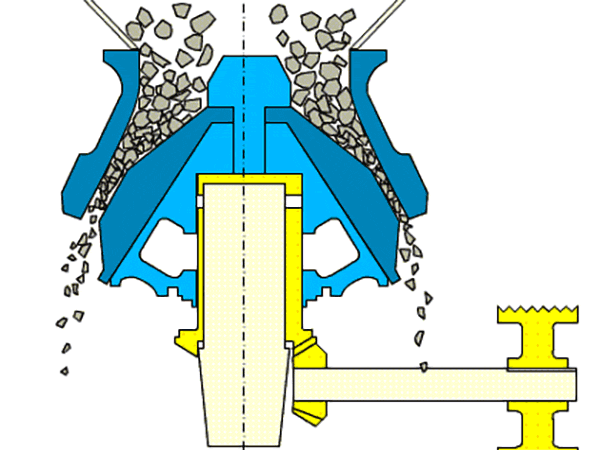

圆锥破碎机原理图

圆锥破碎机原理图

电动机的旋转通过皮带轮或联轴器、 传动轴和圆锥部在偏心套的迫动下绕一固定作旋摆运动,从而使圆锥破碎机的破碎壁时而靠近又时而离开固装在调整套上的轧臼壁表面,使矿石在破碎腔内不断受到 冲击,挤压和弯曲作用而实现矿石的破碎。在不可破异物通过破碎腔或因某种原因机器超载时,弹簧保险系统实现保险,排矿口增大,异物从破碎腔排出,如异物卡 在排矿石可使用清腔系统,使排矿继续增大,使异物排除破碎腔。在弹簧的作用下,排矿口自动复位,机器恢复正常工作。

圆锥破碎机技术参数

规格 型号 破碎锥大端直径
(mm)
最大给料尺寸
(mm)
排料口宽度
(mm)
处理能力
(t/h)
电动机功率
(kw)
总重量(t) 外形尺寸(长×宽×高)
(mm)
Φ600 PYB600 600 65 12-25 40 8P   30 5 2234×1370×1675
PYD600 35 3-13 12-23 5.5 2234×1370×1675
Φ900 PYB900 900 115 15-50 50-90 8P   55 11.2 2692×1640×2350
PYZ900 60 5-20 20-65 11.2 2692×1640×2350
PYD900 50 3-13 15-50 11.3 2692×1640×2350
Φ1200 PYB1200 1200 145 20-50 110-168 8P   110 24.7 2790×1878×2844
PYZ1200 100 8-25 42-135 25 2790×1878×2844
PYD1200 50 3-15 18-105 25.3 2790×1878×2844
Φ1750 PYB1750 1750 215 25-50 180-360 8P   160 50.3 3910×2894×3809
PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
PYD1750 85 5-13 60-180 50.2 3910×2894×3809
Φ2200 PYB2200 2200 300 30-60 420-700 8P   280-260 80 4622×3302×4470
PYZ2200 230 10-30 130-410 80 4622×3302×4470
PYD2200 100 5-15 80-200 81.4 4622×3302×4470

河南郑州红星矿山机器有限公司是一家专业的圆锥破碎机厂家,所生产的圆锥破碎机价格合理,欢迎选购。
